Der Zusammenbau des Laufwagens der Z-Achse unterscheidet sich etwas von der originalen Anleitung vom Shapeoko 2. Daher wird hier kurz der Zusammebau beschrieben.

Die Trägerplatte muss so ausgerichtet werden, dass sie auf der einen Seite ganz oben und unten kleine Löcher (5mm) aufweist, und auf der anderen Seite große (7mm) Löcher hat. Das bedeutet, dass auf der einen Seite zwei Schrauben mit Distanzbolzen, und auf der anderen Seite zwei Schrauben mit Excenter Distanzmuttern verwendet werden.

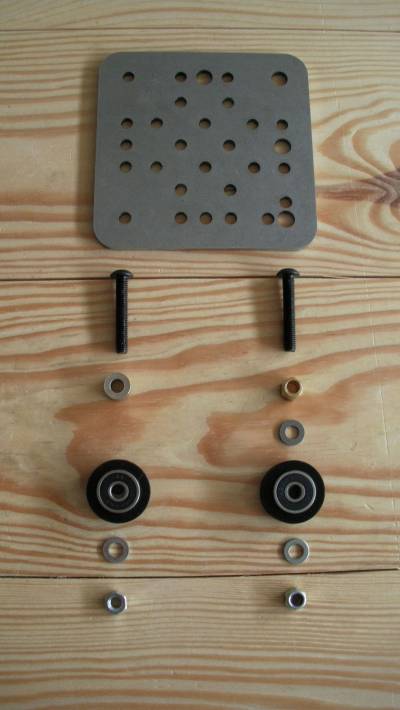

Die Schichtung der weiteren Bauteile ist aus dem Foto zu sehen. Da der Distanzbolzen (linke Seite) 7mm lang ist, die Excenterdistanzmutter aber nur 6mm aufweist, wird auf dieser Seite (rechte Seite) zusätzlich noch eine Präzisionsunterlegscheibe mit 1mm untergelegt. So sind beide Seiten gleich hoch.

Danach kommen die V-Rollen. Dann eine Unterlegscheibe und die Muttern. Auf der Seite der Excenterdistanzmutter (rechte Seite) wird eine M5 Mutter mit Nyloneinsatz (selbstsichernd) verwendet, um die Mutter so fest schrauben zu können, dass die Excentermutter noch verstellt werden kann, aber sich die Einheit nicht lockert.

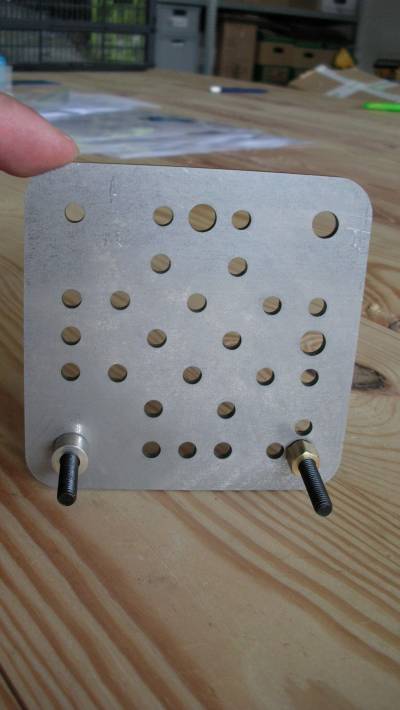

Die M5x30mm Schrauben werden von hinten durch das Blech geschoben. Von vorne werden dann die anderen Bauteile aufgeschichtet (siehe vorheriges Bild).

Beim Einfügen der Excenterdistanzmutter muss darauf geachtet werden, dass die schmalere Seite der Mutter in das Blech geschoben werden muss und dass der Sitz der Mutter auch wirklich sauber im Blech sitzt.

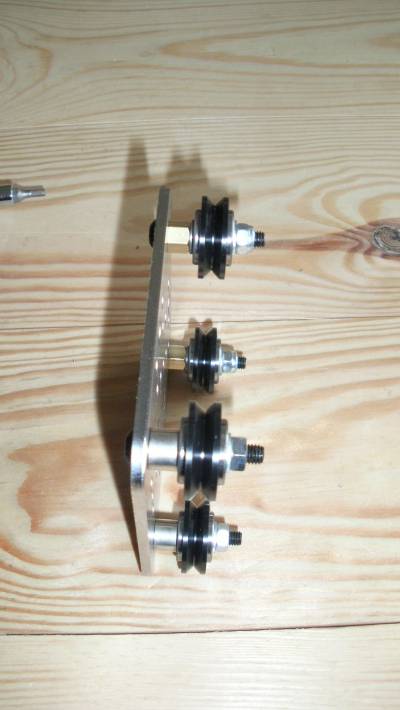

Der fertige Laufwagen sieht dann wie folgt aus. Der M8 Gewindeklotz, der Antrieb der Z-Achse, würde bei dieser Darstellung auf der rechten Seite der Platte zwischen den Laufrollen befestigt werden.

Der Laufwagen wird dann so auf das MakerSlide Profiel der Z-Achse geschoben, dass auf der einen Seite die beiden Distanzrollen sind und auf der anderen Seite die beiden Excenterdistanzmutter. Nur so kann der Laufwagen an das Profiel gespannt werden
