Der Zahnriemen der X- od. Y-Achse muss ca. 47-50 cm lang sein. Dem Set liegt ein Zahnriemen mit ca. 1 m bei. Der Zahnriemen sollte genau mittig geteilt werden. Zum Spannen des Zahnriemens beim Shapeoko muss man wie folgt vorgehen:

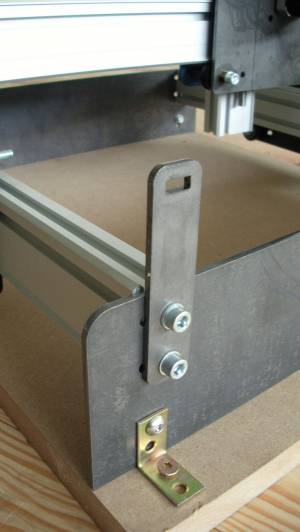

Ein Zahnriemenspanner kann bereits komplett festgeschraubt werden. Z.B. auf der Rückseite. Die M5x20 mm Schraube wird dabei durch den Zahnriemenhalter und durch das Rahmenblech in dem MakerSlide Profil hineingeschraubt.

ACHTUNG: Vor dem Festschrauben muss der Laufwagen (Gantry) ganz nach hinten geschoben werden, so dass sich die beiden MakerSlides der Y-Achse in der Breite gegeneinander ausrichten können!

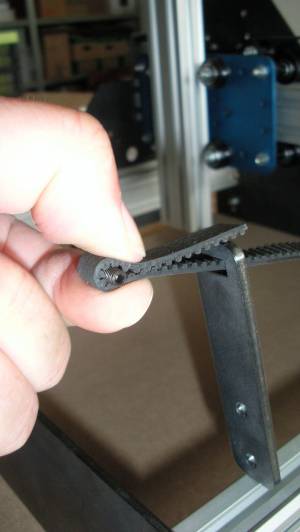

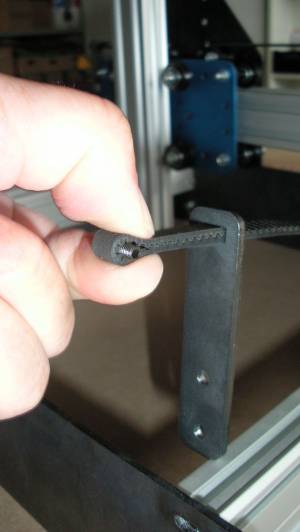

Danach den Zahnriemen wie gezeigt mit den Zähnen nach oben durch das rechteckige Loch durchfädeln. Einmal das Ende nach oben knicken und die Madenschraube quer einlegen. Dann das hochgebogene Ende des Zahnriemens komplett um die Madenschraube wieder nach vorne knicken. Die Zähne des Zahnriemens müssen jetzt ineinander greifen. Das obere Stück Zahnriemen greift ca. 1 cm lang in die Zähne des unteren Zahnriemens. Jetzt wird das Sandwich aus den aufeinander gefalteten Zahnriemen vorsichtig durch das Rechteckloch zurückgezogen. Die Zahnriemen passen nur zusammen durch das Loch, wenn die Zähne auch wirklich ineinander greifen.

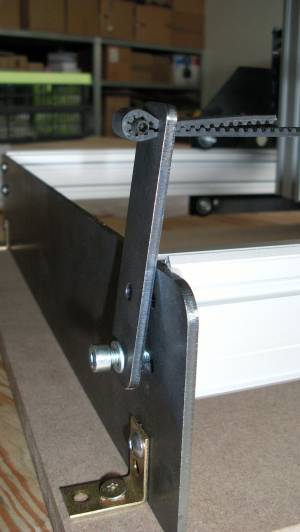

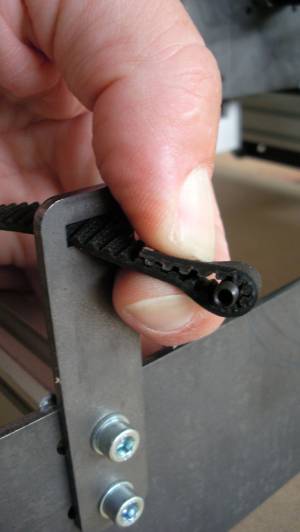

Das Ergebnis sollte dann so aussehen!

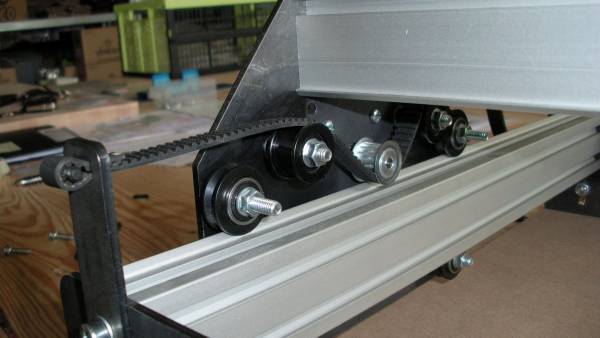

Als Nächstes muss der Zahnriemen wie Abgebildet um die Umlenkrollen und die Zahnriemenscheibe eingefädelt werden.

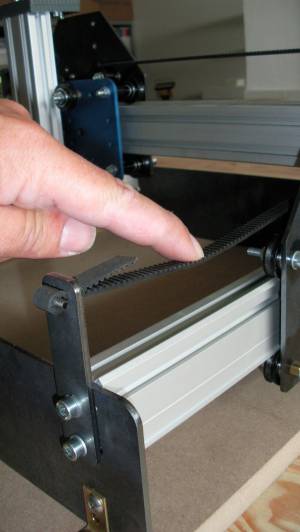

Auf der Vorderseite dann den Zahnriemenhalter provisorisch gegen das Rahmenblech drücken. Dann den Zahnriemen, genau wir hinten durch den Zahnriemenhalter durchschieben. Die Madenschraube quer auflegen.

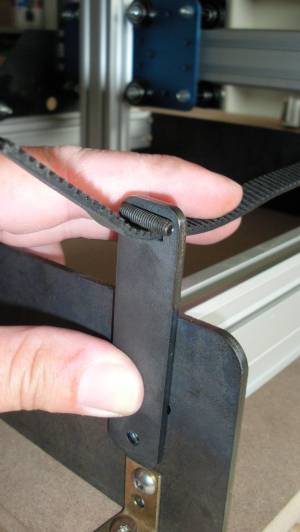

Die quer auflege Madenschraube mit dem umgebogenen Zahnriemen an der Position halten. Den Zahnriemenhalter nach hinten schieben, und die Zahnriemen wieder mit den gegenüber liegenden Zähnen zusammendrücken. Dann den Zahnriemenhalter wieder nach vorne über beide Zahnriemen schieben.

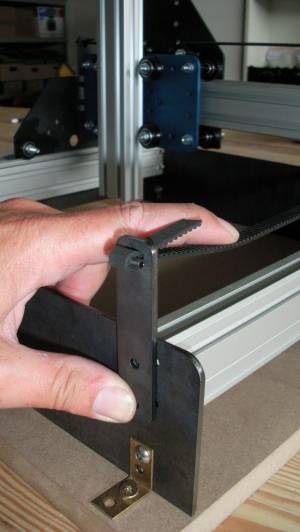

Den Zahnriemenhalter wieder provisorisch an das Rahmenblech drücken.

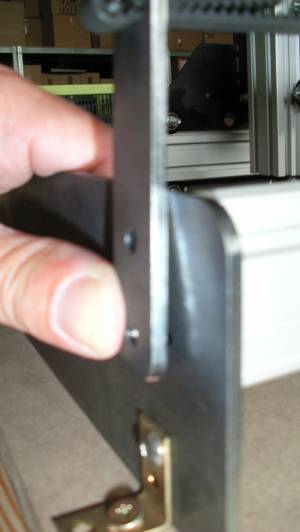

Der Zahnriemen muss so eingestellt werden, dass der Zahnriemenhalter leicht schräg bleibt, wenn der „leicht“ gegen das Rahmenblech gedrückt wird. Wenn das nicht der Fall ist, muss die vorherige Prozedur für den vorderen Zahnriemenbalter widerholt werden. Dabei werden die beiden Zahnriemen dann um einen Zahn weiter nach hinten ineinander geschoben und der Zahnriemenhalter wieder über beide Zahnriemen geschoben. Das Versetzen um einen Zahn muss so lange widerholt werden, bis der Zahnriemenhalter so wie Abgebildet einen leichte Winkel zum Rahmenblech aufweist.

Danach die untere Schraube durch den Zahnriemenhalter und das Rahmenblech durchfädeln. Die Schraube leicht anziehen. Bevor die Schraube festgezogen wird, muss der Laufwagen (Gantry) ganz nach vorne geschoben werden, damit sich die Abstände der beiden MakerSlide Profile der Y-Achse gegeneinander ausrichten können. Dann die Schraube festziehen und dann die zweite Schraube einstecken und festziehen.

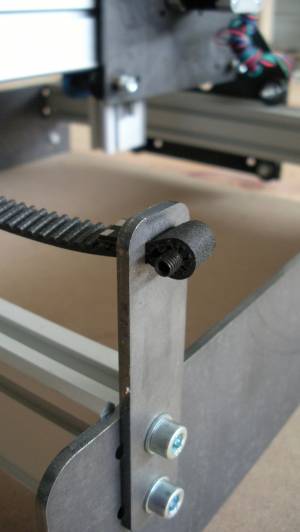

Das Endergebnis sollte dann wie Abgebildet aussehen, und kann mit dem Finger auf Spannung geprüft werden. Die Spannung sollte nicht zu stark sein, aber dennoch so stark, dass der Zahnriemen nicht durchhängt.
