Die Abstandrollen in der originalen Bauanleitung haben zöllige Maße. Dieses sind die üblichen Maße unserer Kollegen in Übersee. Bei uns in Europa ist alles in mm genormt. Daher habe ich auch durchgängig den Bausatz und die Einzelteile auf mm umgestellt. So sind die Excenter-Muttern auch 6 mm lang und nicht 6,35 mm. Statt der Abstandsrollen verwende ich in meinen Bausätzen Distanzbolzen mit genau 53 mm Länge und beidseitigen M5-Innengewinden. Das ist aus meiner Sicht viel weniger gefummel und die beiden Platten können auch einzeln jeweils mit 6St. M5x10 an- und abgeschraubt werden.

Die unterschiedlichen Maße führen an der einen oder anderen Stelle dazu, dass die durch zöllige Bauteile entstehenden Übermaße fehlen. Diese müssen ausgeglichen werden. So z.B. bei allen Abstandsrollen mit 6.35 mm der Umlenkrollen und an der Z-Achse. In diesen Fällen verwenden wir hier 7 mm Abstandsrollen. Auf der Seite der Excentermuttern muss hier mit einer Präzisionsunterlegscheibe von 1 mm nachgeholfen verwenden. Also zusätzlich zu zwei Unterlegscheiben, als drittes die Präzisionsscheibe. Es ist wichtig darauf zu achten, dass die Scheibe nicht vergessen wird. Denn sonst schleifen einige Teile an Profilen oder anderen Gegenständen.

Beim Gantry-Schlitten des Shapeoko2 ist ein Innenabstand zwischen den beiden Stahlplatten von min. 53 mm, besser 54 mm, einzuhalten. Es können auch mehr als 53 mm sein, dann ist zwischen den beiden MakerSlide-Profilen ein entsprechend kleiner Spalt. Dieser Abstand wird durch geeigente Schichtung verschieden langer Distanzrollen und/oder Präzisionsscheiben erreicht.

So jetzt kann gerechnet werden. Einige mögliche Kombinationen sind (Angaben im mm):

• [1][25][1][25][1] = 53
• [6][20][1][20][6] = 53
• [25][4][25] = 54
• [1][6][20][20][6][1] = 54
• [1][1][25][25][1][1] = 54
• [25][6][25] = 56

In welcher Reihenfolge und mit wie vielen Teilen geschichtet wird, ist unerheblich. Es sollte nur auf eine Symmetrie geachtet werden. Die Sandwich-Bauweise wird mit den Schrauben und den Muttern ja zusammengepresst, was die benötigte Stabilität bringt. Das Innere wird nur für den korrekten Abstand benötigt.

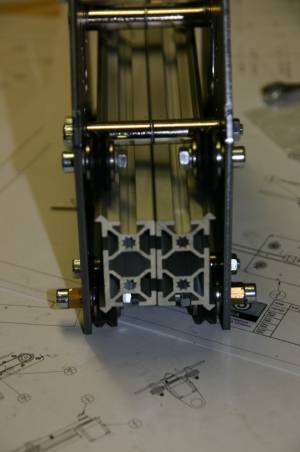

Hier eine Abbildung mit der ersten Konstellation 1|25|1|25|1:

Da mir das Gefummel mit den Abstandsröllchen und den langen Schrauben zu aufwendig erschien, und ich auch eine Lösung haben wollte, mit der ich auch mal eine einzelne Platte lösen könnte, habe ich mich bei meinen Set´s dazu entschlossen Abstandsbolzen mit genau 53 mm Länge zu verwenden. Die Bolzen werden einfach nur von beiden Seiten mit M5x10 Schrauben und Unterlegscheiben an je einer Platte befestigt.

Vorteile:

• kein gefummel mit den Röllchen
• immer exakter Abstand
• keine Möglichkeit was falsch zusammen zu bauen
• beide Platten einzeln abnehmbar
• starke Reduzierung der Baueile

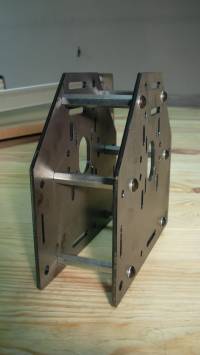

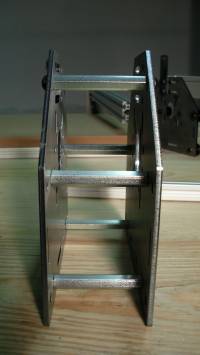

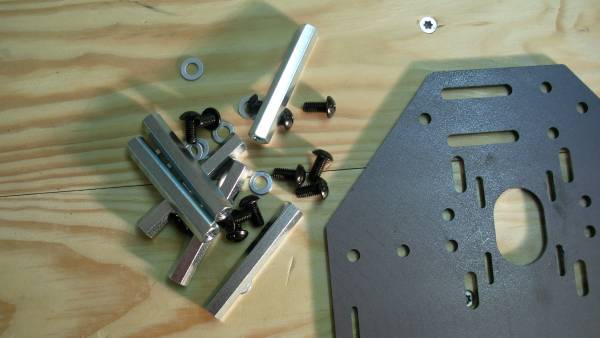

In den folgenden Abbildungen kann man den einfachen Aufbau der Abstandsbolzen sehen. Hier zunächst die Einzelteile des Set´s:

• 6x Abstandsbolzen 53 mm, 2x M5 Innengewinde
• 12x M5x10 Linsenkopschraube
• 12x M5 Unterlegscheibe

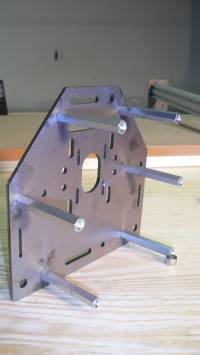

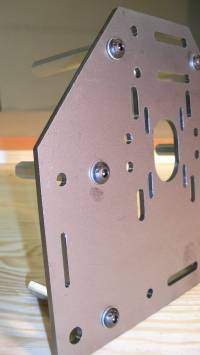

Für den Zusammenbau werden die sechs Abstandsbolzen auf einer Platte mit den M5 Schrauben und Unterlegscheibe festgeschraubt. Dann die gegenüber liegende Platte mit den restlichen sechs Schrauben und Unterlegscheiben festgeschraubt. Die Abstandsbolzen haben ein sechskant Profil, so dass sie mit einem 8 mm Maulschlüssel beim Zusammenschrauben gehalten werden können.
